바닥에 충격을 가하였을 때 발생되는 소음으로, 보행이나 물건의 낙하, 어린이들의 뜀, 가구의 이동 등에 의해
발생한 충격이 바닥에 가해지면 바닥 슬라브는 굴곡진동하고 그 진동이 공기중의 음으로 방사되는 현상을 뜻합니다.
이는 고체 전달음(Structure Borne Noise)으로 구조물을 따라 전달되고 소리를 발생시킵니다. |
| 1) 경량 바닥충격음 |
| 주로 입식생활을 하는 유럽, 구미의 사람들처럼 실내에서 신을 신고 걸을 때를 모델로 하며, 주파수 대역도
중·고주파 대역입니다. |
| 2) 중량 바닥충격음 |
| 주로 좌식생활하는 우리나라와 일본의 사람들처럼 실내에서 맨발로 걷거나 앉을 때를 모델로 하며, 어린이가
뛰어 다니는 등의 무거운 충격음으로 주파수 대역은 저주파 대역입니다. |
 |
| [주택건설기준 등에 관한 규정] |
○ 제14조 세대간의 경계벽 등
③ 공동주택의 바닥은 각층간 바닥충격음이 경량충격음은 58데시벨 이하가 되도록 하여야 하고, 중량충격음은
50데시벨 이하가 되도록 하거나 건설교통부장관이 정하여 고시하는 표준바닥구조로 하여야 한다.
이 경우 바닥충격음의 측정은 건설교통부장관이 정하여 고시하는 방법에 의한다.
④ 건설교통부장관은 공동주택의 바닥충격음 차단성능등급을 정하여 고시할수 있다.
⑤ 제3항 전단의 규정에 의한 표준바닥구조 이외의 바닥충격음 차단성능 구조로 하고자 하는 경우에는 건설교
통부
장관이 지정하는 기관으로부터 성능을 인정받아야 한다. |
 |
공동주택 바닥충격음 차단구조인정 및 관리기준 (건설교통부고시제 2005-189호, '05.06.30) |
|
○ 건설교통부장관이 정하여 고시한 표준바닥구조
○ 표준바닥구조용 완충재의 성능기준
○ 바닥충격음 차단구조 인정절차, 기준 및 인정기관등 인정바닥구조
○ 바닥충격음 차단구조 성능측정 및 평가방법
|
|
공동주택 바닥충격음 차단구조 인정 및 관리업무 세부운영지침(‘05.09) |
|
| ○ 고시에서 다루지 않은 세부내용(시료채취, 인정자문, 인정수수료등) |
| [표준 바닥구조] |
|
건설교통부장관이 정하여 고시한 바닥구조 |
|
① 벽식구조 및 혼합구조 (슬래브 210㎜을 기준으로 하는 바닥구조 5종)
② 라멘구조 (슬래브 150㎜을 기준으로 하는 바닥구조 5종)
③ 무량판구조 (슬래브 180㎜을 기준으로 하는 바닥구조 5종) |
|
표준 바닥구조에 사용되는 완충재등의 구성재료는 별도의 품질확인을 거쳐서 사용 |
|
| ※ 바닥충격음 차단구조 인정 및 관리기준 제27조 및 제28조 참조 |
| [인정 바닥구조] |
|
표준 바닥구조이외의 바닥충격음 차단구조 |
|
건축물의 설비기준 등에 관한규칙 제21조의 단열기준에 의한 성능이 확보된 구조 |
|
인정신청시 바닥충격음 차단구조 인정 및 관리기준 [별표2]에 의한 첨부도서 제출 |
|
경량, 중량 충격음에 대하여 1급 ~ 4급의 바닥충격음 차단성능 등급으로 각각 인정 |
|
 |
 |
 |
 |
 |
 |
 |
| [ 경량 충격음 : Tapping Machine] |

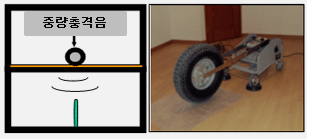

[ 중량 충격음 : Bang Machine ] |
|
 |
그림과 같이 음원실에서 경량 및 중량 충격원을 바닥에 타격하여 충격음을 발생 시키며, 수음실에서는
음원실에서 발생한 충격음을 마이크로폰을 이용하여 음압레벨을 측정합니다.
- 충격음 발생 : 중앙점 포함 4개소 이상
- Mic. 설치 : 중앙점 포함 4개소 이상
수음실에 설치하는 마이크로폰의 높이는 바닥으로부터 1.2미터로 하며, 거리는 벽면등으로부터의 0.75미터
(수음실의 바닥면적이 14제곱미터 미만인 경우에는 0.5미터) 떨어진 지점으로 합니다.
|
 |
|
|
 |
 |
|
|
|
경량충격음 |
|
중량충격음 |
|
|
|
등급 |
|
등급기준 |
|
등급 |
|
등급기준 |
|
|
|
1 등급 |
|
L’n,AW ≤ 43 |
|
1 등급 |
|
L’i,Fmax,AW ≤ 40 |
|
|
|
2 등급 |
|
43 ＜ L’n,AW ≤ 48 |
|
2 등급 |
|
40 ＜ L’i,Fmax,AW ≤ 43 |
|
|
|
3 등급 |
|
48 ＜ L’n,AW ≤ 53 |
|
3 등급 |
|
43 ＜ L’i,Fmax,AW ≤ 47 |
|
|
|
4 등급 |
|
53 ＜ L’n,AW ≤ 58, 표준바닥구조 |
|
4 등급 |
|
47 ＜ L’i,Fmax,AW ≤ 50, 표준바닥구조 |
|
|
|
|
 |
| 1) 측정방법 |
| 바닥충격음 차단 성능의 측정은 KS F 2810-1 및 KS F 2810-2에서 규정하고 있는 방법에 의하여 실시하되,
경량충격음레벨 및 중량충격음레벨을 측정 |
|
KS F 2810-1 KS F 2810-1
|
|
- "바닥 충격음 차단 성능 현장 측정 방법 - 제1부:표준 경량 충격원에 의 한 방법" |
|
KS F 2810-2 KS F 2810-2
|
|
- "바닥 충격음 차단 성능 현장 측정 방법-제2부:표준 중량 충격원에 의한 방법" |
|
| 2) 측정결과의 평가방법 |
| 바닥충격음 측정결과는 KS F 2863-1 및 KS F 2863-2 에서 규정하고 있는 평가방법 중 역 A 특성곡선에 의한
평가방법을 이용하여 평가 |
|
KS F 2863-1 KS F 2863-1 - "건물 및 건물 부재의 바닥 충격음 차단 성능 평가 방법
|
|
- 제1부：표준 경량 충격원에 대한 차단 성능" |
|
KS F 2863-2 KS F 2863-2 "건물 및 건물 부재의 바닥 충격음 차단 성능 평가 방법
|
|
- 제2부：표준 중량 충격원에 대한 차단 성능" |
|
